Тетива или косоур — что выбрать?

Вся лестничные конструкции, кроме больцевых, держатся на наклонных балках — косоурах или тетивах.

Какая лестница лучше - на тетивах или косоурах?

Лестницы на тетивах и косоурах можно делать прямыми, изогнутыми или спиральными.

Боковая проекция косоура — гребенка. Проступи укладывают на зубчатый выступ, который их поддерживает снизу.

Количество балок — 1 (монокосоур), 2 или 3.

На монокосоуре делают марши, шириной до 1,2 м. Место установки — центральная линия подъема или с наружной стороны, когда другой торец крепится к стене/вертикальной опоре. Лестницы можно ставить в ограниченном пространстве. Оригинальный дизайн, привлекает внимание но такие каркасы сложны в изготовлении.

Два косоура — традиционный вариант для пролета, шириной 1,0-1,5 м. Опорные балки закреплены с двух сторон марша, обеспечивая ему устойчивость и жесткость.

Три косоура (2 по бокам, один по центру) устанавливают при нестандартной геометрии подъема или при ширине пролета больше 1,5 м (чтобы не допустить прогиба проступей).

Тетива — парный элемент. На внутренних сторонах балок делают пазы глубиной 1,5-2 см, куда вставляют торцы проступей. Для увеличения прочности под ступеньки устанавливают тяжи. Таким образом, ступени надежно зафиксированы с торцов и снизу, места креплений скрыты внутри и не видны при виде сбоку, а прилегающие стены защищены от запыления.

При одинаковых размерах несущая способность тетив примерно в 1,5-2 раза выше, чем у косоуров. Но, из-за способа крепления ступеней, полезная площадь такой лестницы меньше, чем у косоурной.

Материалы

При выборе материала необходимо учитывать, что основание должно выдерживать нагрузку от лестничных элементов, веса людей, поднимающихся по ступеням.

Бетон

Лестницу на бетонном каркасе необходимо проектировать вместе с домом, чтобы сделать прочное основание для тяжелой конструкции. Бетон используют в строительстве межэтажных маршей и входных групп. По грузоподъемности он — лидер среди других материалов. Можно возводить лестницы высотой до 12 м с одним или несколькими пролетами (с промежуточными площадками).

Балки из бетона устойчивы к перепадам температур от -55 до +55 градусов, хорошо выдерживают сейсмически опасные условия (до 6 баллов), не восприимчивы к огню, высокой влажности.

Способы изготовления:

• заливка раствора в опалубку — подходит для создания сложных форм. Строительство занимает много времени — только на застывание бетона требуется 28 дней;
• монтаж готовых пролетов — многомаршевые подъемы собирают из готовых блоков.

Тетивы и косоуры можно обшивать деревом, стеклом, ламинатом и другими отделочными материалами. Каркас не расшатывается со временем, значит, лестница не будет скрипеть. Бетонное основание простоит 50 и больше лет.

Недостатки железобетонных конструкций:

• трудоемкость работ — при неправильных расчетах монолитное сооружение придется полностью демонтировать и строить с нуля. Особенно сложно сделать криволинейный или винтовой поворот; большой вес, нагружающий перекрытия и стены — например, пролет, длиной 4 м, шириной 1 м весит около 2,5 тонн. Бетонные лестницы не ставят в небольших квартирах и домах;
• необходимость обшивки поверхности для защиты и декорирования.

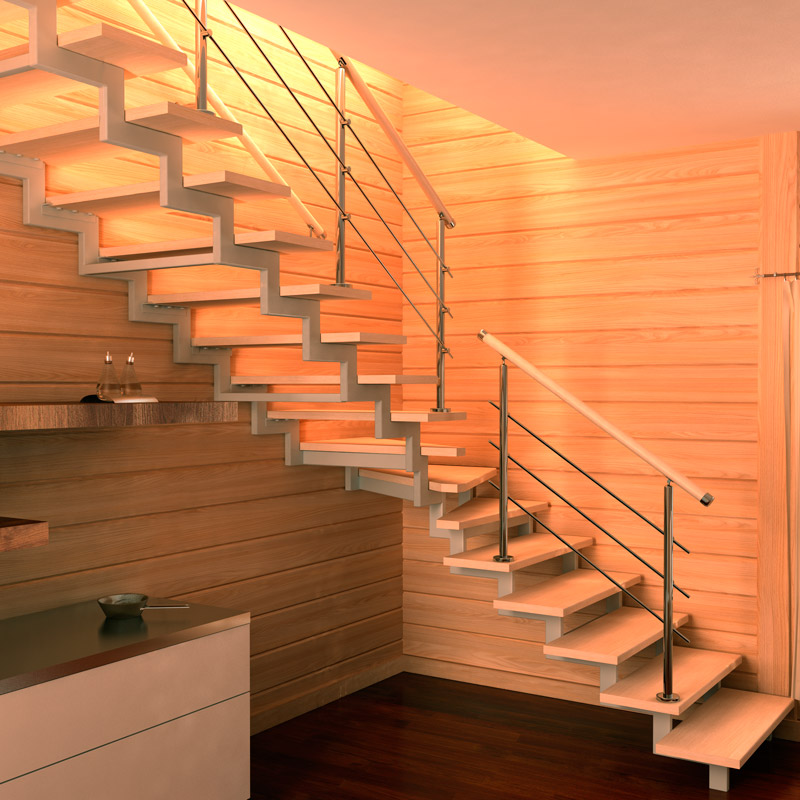

Металл

Опорные балки делают из профильных труб, двутавра и другого стального проката, который при небольшом сечении обладает высокой несущей способностью (до 200 кг/м2). Из металла обычно изготавливают косоуры. Тетивы с пазами сделать сложно технически, поэтому металлические лестницы на тетивах обычно не делают. Марши на металлокаркасах можно ставить в общественных, производственных помещениях, частных домах и на улице.

Достоинства металла:

• хорошо гнется — ему легко придать любую форму, что удобно при производстве криволинейных лестниц;
• небольшой вес каркаса не перегружает перекрытия. Например, вес одной профильной трубы 100*50*3 мм и 120*60*4 мм. – 6-8 кг;
• при правильном распределении нагрузки косоур или тетиву сложно повредить или деформировать;
• хорошая устойчивость к высоким температурам и открытому огню.

Для защиты от коррозии сталь покрывают грунтовкой, гальваническим напылением (хромирование, золочение) или порошковой краской. Металл с покраской или напылением почти не нуждается в техническом обслуживании и прослужит 50 лет и больше.

Металлические основания комбинируют с деревянными или стеклянными ступенями, ограждениями из металла (ковка), дерева или стекла.

Способ изготовления косоуров:

1. Сварка — обеспечивает лестнице хорошую прочность. Сварные косоуры не нуждаются в профилактическом обслуживании. Основание делают под обшивку или открытым. Поскольку сварные работы достаточно грязные, балки необходимо устанавливать до чистовой отделки помещения. Если металлокаркас сваривают в цеху, возможны проблемы с доставкой габаритной конструкции на объект. Если допущена ошибка в расчетах, косоур сложно подогнать по размеру. Средний срок изготовления — 2 недели. Примерная цена металлокаркасов — 50000-140000 руб.
2. Сборка — отдельные модули собирают на болтовое крепление. Монтировать можно своими руками, без привлечения бригады специалистов (собирается, как конструктор, минимум, за один день). При этом легко отрегулировать угол поворота, высоту шага. Модульные системы продаются в разобранном виде — комплект свободно помещается в легковой автомобиль. Хороший вариант лестницы в небольшое помещение. Устанавливают после чистовой отделки пола и стен. Если в доме слабые перекрытия, на них нельзя крепить боковые опоры — под косоур придется подставлять опорные столбы.

Дерево

Цельнодеревянные марши устанавливают в дом после чистовой отделки пола и потолка.

Минимальная толщина балок из дерева — 50 мм (при ширине пролета до 1 м). Для изготовления каркаса можно использовать пиломатериалы из дуба, бука и других твердых пород, обладающих хорошей твердостью, а также клееные пиломатериалы. Клееный брус отличается:

• высокой прочностью на изгиб;
• устойчивостью к образованию трещин;
• низкой степенью усадки (активные процессы усадки завершаются на 3-4 неделе после монтажа изделия);
• высокой стойкостью к биологическим воздействиям и возгоранию — фунгициды и антипирены добавляют в клей и пропитывают ламели.

Отсутствие жестких ограничений по длине позволяет изготавливать из клееного бруса косоуры и тетивы для лестниц любой высоты без лишних стыков.

Для предотвращения рассыхания и коробления тетивы и косоуры из массива делают из сухих пиломатериалов, которые обрабатывают защитными пропитками. Деревянные конструкции нельзя ставить возле отопительного оборудования, ближе, чем на 1,5 м. Такие породы, как бук, хорошо впитывают влагу и не подходят для влажных условий. При правильном уходе основание, например, из дуба прослужит до 100 лет, сосна — до 20 лет.
